Waveshare baru -baru ini meluncurkan Dewan Pengembangan RP2350-CAN, Dewan MCU seperti PICO berdasarkan Raspberry pi rp2350a soc dengan onboard XL2515 bisa Pengontrol bus dan a Sit65hvd230dr can transceiver. Dewan mendukung Dapat v2.0b spesifikasi protokol dengan tingkat komunikasi hingga 1 Mbps, dan Chip XL2515 tampaknya menjadi klon microchip populer MCP2515 CAN pengontrol.
Berdasarkan mikrokontroler Raspberry Pi RP2350A, menampilkan desain dual-core, dual-arsitektur yang unik dengan ARM CORTEX-M33 prosesor dan a Hazard3 risc-v Prosesor, berjalan hingga 150MHz, papan pengembangan RP2350-CAN mencakup 26 pin GPIO multi-fungsi yang sama dan port USB-C seperti yang ditemukan pada raspberry PI PICO 2. Fitur lainnya termasuk pemrograman DC-DC Buck-boost (MP28164), pemrograman drag-and-drop menggunakan penyimpanan massa USB. Dewan bus CAN menargetkan aplikasi otomotif, kontrol industri, dan robotika.

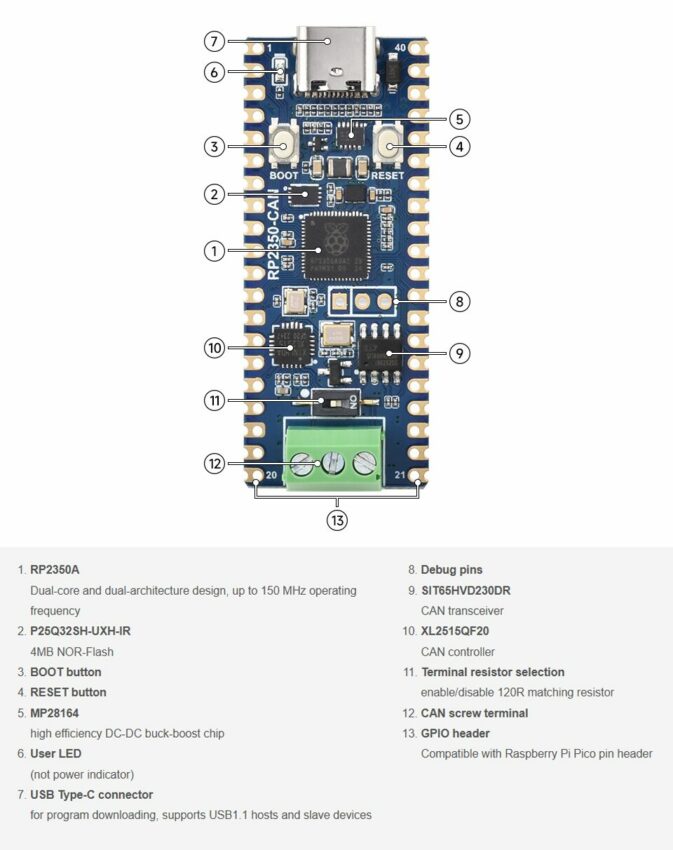

Waveshare RP2350-Can Development Board Spesifikasi:
- SOC: Raspberry Pi RP2350A
- Dual-Core ARM CORTEX-M33 @ 150MHz dengan TrustZone dan Secure Boot
- Dual-Core RISC-V Hazard3 @ 150MHz
- Ingatan: 520kb SRAM on-chip
- Penyimpanan: 4MB Nor Flash (P25Q32SH-UXH-IR)
- USB:
- USB Type-C untuk Kekuatan dan Pemrograman
- USB 1.1 Dukungan Host/Perangkat
- BISA BUS:
- Xinluda XL2515 Can Controller
- Sit65hvd230 dapat transceiver
- Dukungan dapat 2.0b hingga 1 Mbps
- 120Ω sakelar resistor terminal
- Dapat sekrup terminal
- Ekspansi:

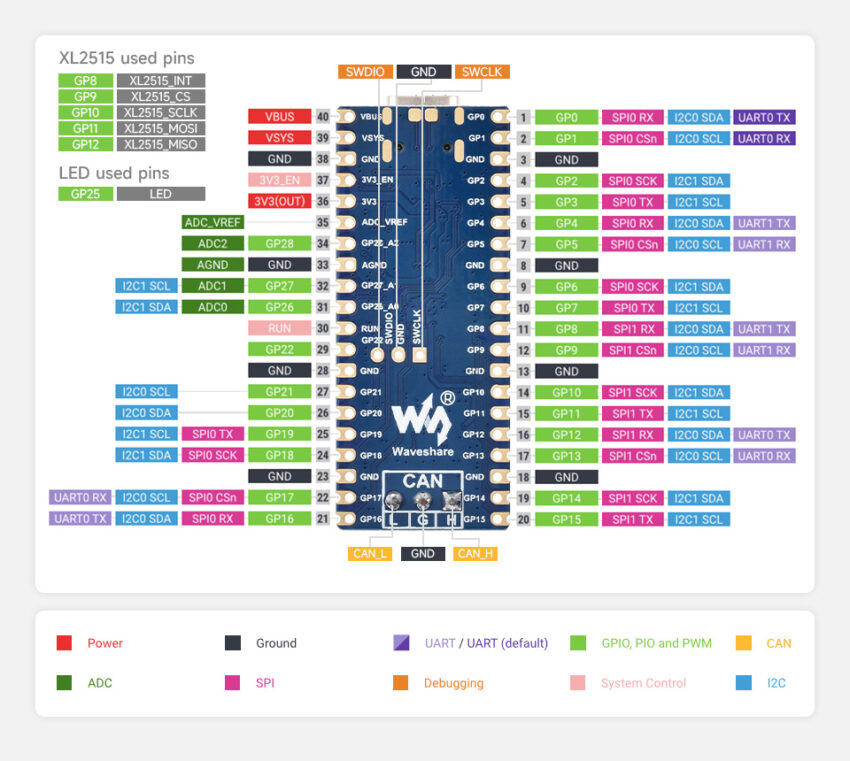

- Header 2x 20-pin
- 26x GPIO MULTI-FUNGSI
- 2x UART, 2x SPI, 2x I2C
- Saluran PWM 16X
- 4x ADC
- 3x PIO Blocks, 12x PIO State Machines
- Debug: Header antarmuka debug swd
- Aneka ragam:
- Tombol boot dan reset
- LED Pengguna
- Sensor suhu on-chip
- Jam dan pengatur waktu akurat on-chip
- Pemrograman seret-dan-drop melalui penyimpanan massal USB
- Mode Tidur Ten Daya Rendah dan Mode Dorman
- Catu Daya: Input 1.8V hingga 5.5V dengan konverter MP28164 DC-DC
- Putih: 51 x 21mm (raspberry pi pico / pico 2 kompatibel)
- Kemasan: QFN-60
Dalam hal dukungan perangkat lunak, Micropython, C/C ++, dan Arduino IDE didukung, dan SDK dan sumber daya yang komprehensif untuk pengembangan yang mudah ditawarkan. Firmware berkedip dimungkinkan dengan Ide Thonny juga. Informasi lebih lanjut tentang cara memulai dapat ditemukan di wiki.
Ini bukan pertama kalinya RP2350A digunakan di papan pengembangan – ini juga mendukung WeAct Studio RP2350A_V20, ADAFRUIT Feather RP2350, Datanoise Picoadk V2, dan lainnya. Kami juga sebelumnya meliput Voltlog's Canlite, Dewan Pengembangan Bus CAN yang berbasis ESP32, meskipun tidak dimaksudkan sebagai solusi universal karena I/O terbatas. Jangan ragu untuk memeriksanya.
Dewan Pengembangan Can Waveshare RP2350 dapat dibeli seharga $ 9,99 di toko resmi Waveshare, seharga $ 11,33 di Aliexpress, dan seharga $ 17,99 di Amazon.
