Topaz TZ170 J484 Development Kit memiliki fitur FPGA quantum 16 nm Efinix dan 256 Mbit dari memori LPDDR4

Itu Topaz TZ170 J484 FPGA Development Kit dari Efinix adalah kompak Platform Evaluasi FPGA Dibangun di sekitar Efinix TZ170 FPGA untuk mengevaluasi dan membuat prototipe. FPGA ini dibangun di sekitar a Daya rendah, kepadatan tinggi 16 nm Kain Quantum dan hadir dalam fineline 484-bola yang ringkas Paket BGA. Ini mengintegrasikan memori onboard, I/O yang dapat dikonfigurasi, dan desain referensi yang dimuat sebelumnya, memberikan pengaturan praktis untuk pengujian dan demonstrasi di berbagai aplikasi FPGA.

FPGA Devkit mendukung tingkat perangkat keras MIPI D-PHY dengan laju data hingga 2 Gbps per jalur. Itu juga menggabungkan yang mengeras Lpddr4 Pengontrol dirancang untuk akses memori berkecepatan tinggi. Selain itu, itu termasuk a MicroSD slot kartu, SPI ganda Atau flash kenangan, dan QSE berkecepatan tinggi Konektor untuk Efinix atau Kartu Anak Kustom. Sebuah Konektor FMC Dengan antarmuka pin-count yang rendah memungkinkan ekstensi lebih lanjut menggunakan kartu mezzanine FPGA.

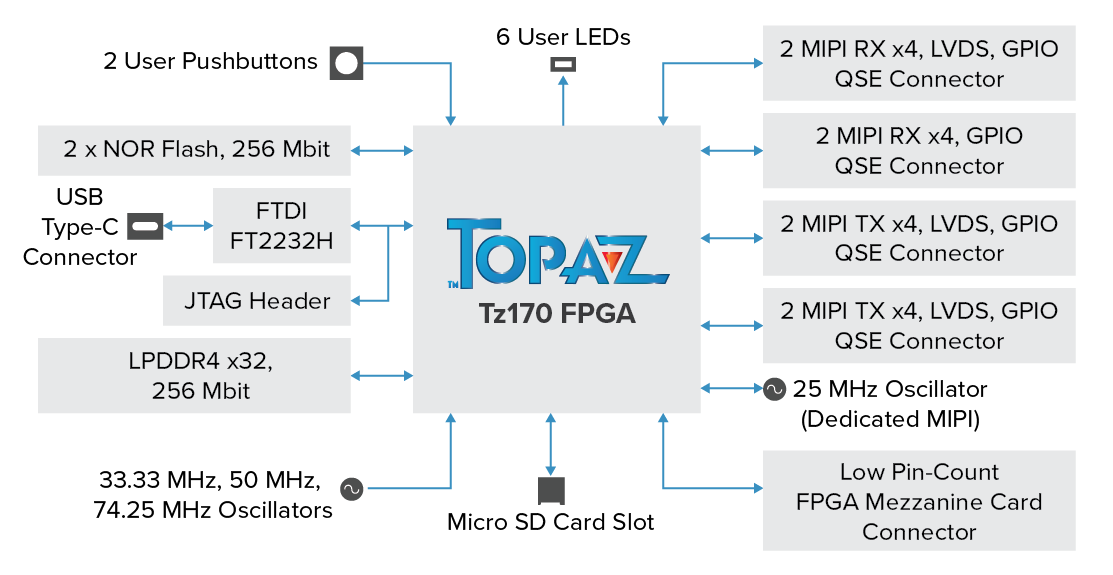

Topaz TZ170 J484 FPGA Development Kit Spesifikasi:

  • FPGA: EFINIX TZ170J484 dalam paket BGA Fineline 484-bola
    • Kain: Teknologi Kuantum Efinix 16nm
  • Ingatan:
    • 256MBIT X32-BIT LPDDR4 SDRAM (hingga 1.6Gbps DDR)
    • Pengontrol memori LPDDR4 yang dikeraskan
  • Penyimpanan:
    • 2x 256 MBIT SPI NOR Flash
    • slot kartu microSD
  • Antarmuka:
    • Konektor 4X QSE (MIPI, LVD, Dukungan GPIO)
    • Konektor FMC (jumlah pin rendah)
    • MIPI D-PHY yang dikeraskan (hingga 2Gbps/jalur)
  • USB: Port USB Type-C untuk konfigurasi FPGA
  • Debug: Header jtag
  • Jam: 33.33MHz, 50MHz, 74.25MHz Input Oscillator PLL
  • MISC:
    • 6x LED Pengguna
    • 2x sakelar tombol tekan
    • LED indikator daya-baik dan konfigurasi
  • Kekuatan:
    • Input 12V DC melalui jack barel
    • Rel daya onboard: 0.62V, 0.85V, 0.95V, 1.1V, 1.2V, 1.8V, 3.3V, 5.0V
  • Ukuran: Tidak ditentukan

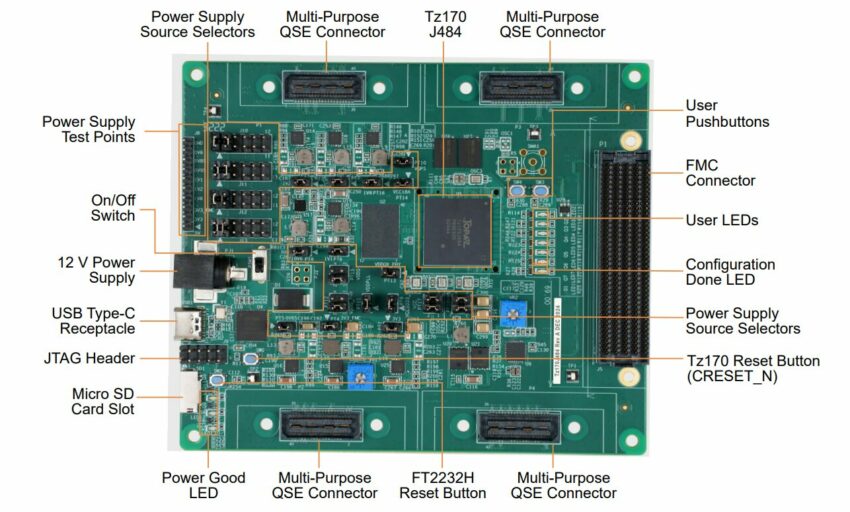

Topaz TZ170 J484 Spesifikasi Dewan Pengembangan

Kit Pengembangan TZ170 J484 sangat cocok untuk digunakan dalam aplikasi seperti edge ai, visi mesin, otomatisasi industri, Dan elektronik konsumen, Di mana faktor bentuk kecil, konfigurasi I/O serbaguna, dan antarmuka berkecepatan tinggi sangat penting. Muncul dengan akses ke Efinity Software Suite, yang menawarkan aliran pengembangan FPGA penuh – dari desain RTL hingga generasi bitstream. Toolchain ini mengakomodasi sintesis, tempat-dan-rute, analisis waktu, dan debugging, dan memiliki lisensi satu tahun dengan peningkatan gratis dan kemungkinan untuk memperluas pemeliharaan secara gratis. Perangkat lunak ini dikonfigurasi untuk mengakomodasi logika khusus dan implementasi SOC, dengan alat yang dioptimalkan secara individual untuk antarmuka FPGA Topaz. Informasi lebih lanjut disediakan pada halaman produk Perangkat Lunak Efinity.

Kami sebelumnya telah membahas beberapa kit pengembangan FPGA, termasuk Axe5-Eagle-ES, Sipeed Tang Mega 138K Dock, Alinx VD100, dan IWAVE IW-Rainbow-G58M, antara lain. Jangan ragu untuk memeriksanya jika Anda tertarik untuk menjelajahi produk serupa.

Kit Pengembangan FPGA Topaz TZ170 J484 saat ini terdaftar di Digikey, yang dapat dibeli seharga $ 400,00. Untuk informasi lebih lanjut, disarankan untuk membaca halaman produk Efinix.
