M5Stack dikenal karena Berbasis ESP32 Blok bangunan untuk IoT dengan konektivitas nirkabel Wi-Fi & Bluetooth, header I/O, dan fitur spesifik blok seperti a tampilan warna kecil, A pembicara, A layar sentuh tampilan, a kamera, dan lebih banyak lagi.

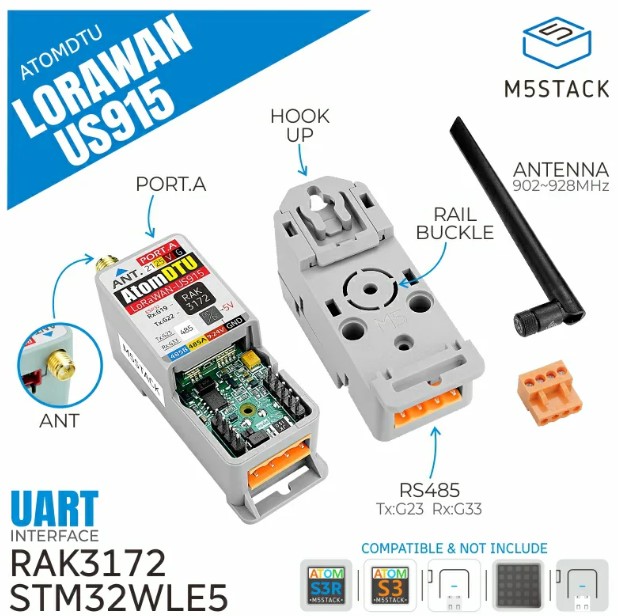

Produk terbaru perusahaan adalah M5Stack Atomic DTU Lorawan-US915, Berdasarkan MCU nirkabel daya ultra-rendah dengan dukungan Lora (STM32WLE5), serta modul transceiver jarak jauh berdaya rendah (RAK3172) dan satu RS485 antarmuka komunikasi (SP3485EN) yang memungkinkan komunikasi industri, terutama dengan Modbus protokol. Berdasarkan chip STM32WLE5CC, pangkalan atom DTU Lorawan mendukung mode Lorawan Kelas A, B, dan C dan hadir dalam varian US915, EU868, dan CN470 untuk memenuhi standar frekuensi regional untuk kekuatan rendah, jarak jauh, jangka panjang, jangka panjang rendah, IoT komunikasi.
M5Stack Atom DTU Lorawan-US915 Spesifikasi:
- SOC Nirkabel: STM32WLE5 LORA SOC dengan flash 256kb dan RAM 64KB
- Modul Lora: Modul Transceiver RAK3172 Berdasarkan STM32WLE5CC
- Frekuensi operasi: US915 (902 ~ 928 MHz)
- LoRaWAN protocol: Mendukung mode Lorawan 1.0.3, Kelas A, B, dan C
- Mode komunikasi: Lorawan dan Lora P2P (point-to-point)
- Mode Aktivasi: Otaa dan ABP didukung
- KEKUATAN KEKALA: Hingga +21 dBm
- Sensitivitas penerima: Hingga -137 dBm (SF12/BW125KHz)
- Antena: Antena tongkat karet 195mm (50 Ω, 0,5 dBi, jantan SMA)
- Antarmuka serial: UART @ 115200 baud, atas dukungan perintah melalui ESP32
- Kompatibilitas Server Lorawan: Bekerja dengan TTN, ChirpStack, Actility, Tencent Cloud, dan lainnya
- I/O Industri:
- Antarmuka RS485 Menggunakan SP3485en Transceiver
- Input 12V DC dengan DC-DC Step-DC 5V Terpadu
- Dukungan Modbus Master/Slave
- Ekspansi:
- Konektor 1x I2C Grove
- 1x HT3.96 4P Terminal Kabel
- Standby Current (RS485 bertenaga):
- 9V @ 167.98μA
- 12V @ 178.09μA
- Active Current (RS485 bertenaga):
- 500kbps RX: 9V @ 50.32MA | TX: 9V @ 51.56mA
- 125kbps RX: 9V @ 49.94MA | TX: 9V @ 102.79mA
- Ukuran: 65.3 x 28.7 x 24.0 mm
- Berat: 20 gram
- Suhu Operasi: 0 ° C hingga 40 ° C.
Aplikasi khas untuk atom DTU (unit transmisi data) Sertakan pembacaan meter jarak jauh otomatis, lalu lintas cerdas, tempat parkir cerdas, pertanian pintar, pemantauan industri, dan penyebaran simpul pemantauan lingkungan. Unit ini juga kompatibel dengan M5Stack Atom-S3, pengontrol yang dapat diprogram nirkabel berdasarkan platform IoT ESP32-S3.
Seperti kebanyakan produk M5Stack, modul Atom DTU Lorawan US915 mendukung lingkungan pengembangan seperti Uiflow1, uiflow2, dan Ide Arduino. Informasi lebih lanjut tentang dokumentasi perangkat keras, termasuk skema, dapat ditemukan di situs web dokumentasi M5Stack, dan perusahaan menyediakan C ++ API dan sampel sketsa Arduino yang terhubung ke gateway Lorawan menggunakan metode OTAA di Github.
Setiap unit termasuk modul DTU, antena tongkat, dan terminal kabel HT3.96-4P. Semua model dihargai $ 22,90 dan tersedia dari M5Stack Shop.
