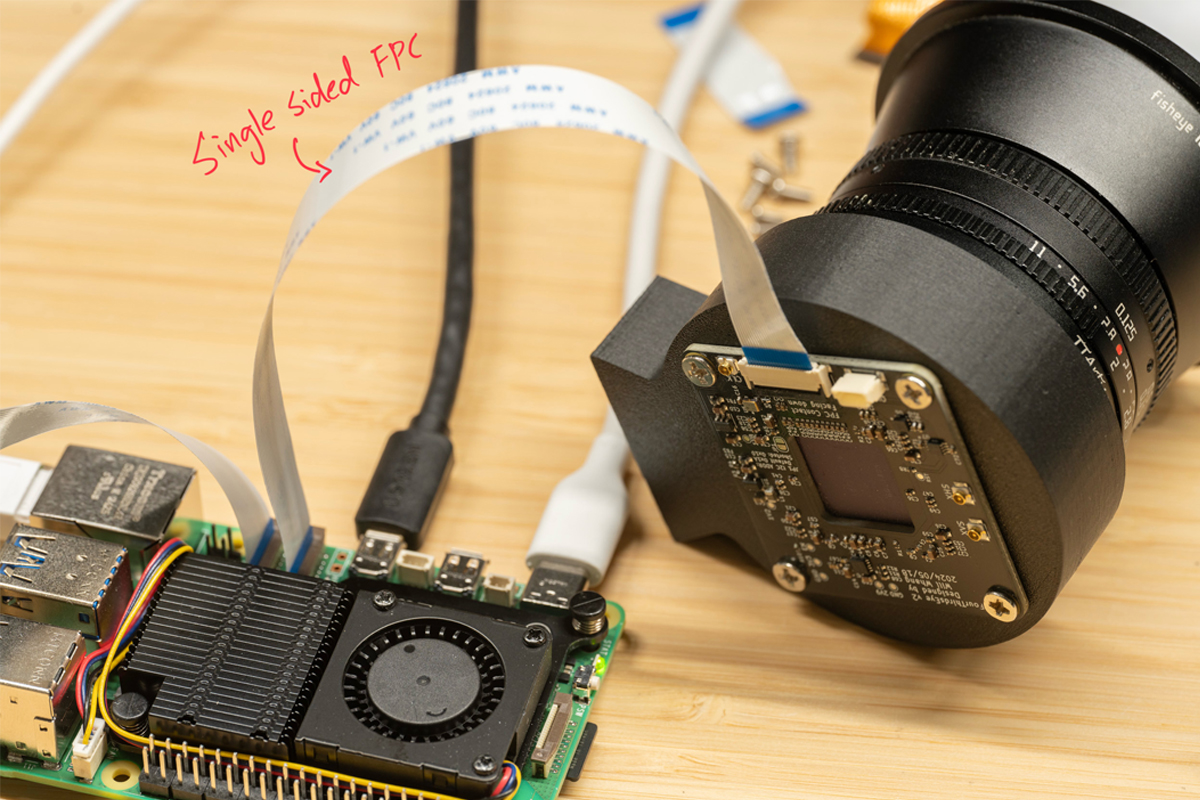

Itu Fourthirdeye v1.0 adalah modul kamera Micro Four Thirds (M4/3) yang dirancang khusus untuk Raspberry Pi 5 dan lainnya Papan Raspberry Pi dukungan itu Antarmuka MIPI 4-laneseperti Hitung Modul 4 Papan IO.
Dikembangkan oleh elektronik Will Whang di Taiwan, ia menggunakan Sensor gambar IMX294 dan sangat ideal untuk pengguna tingkat lanjut yang akrab dengan Kamera Raspberry Pi proyek. Itu tidak mendukung mount kontrol elektronik seperti E-mount atau ef-mount. Kamera beroperasi melalui kustom Libcamera Fork (Belum upstream) dan menawarkan beberapa mode resolusi tinggi, termasuk 3840 × 2160 Dan 4176 × 2184 di hingga 61.43 fps Saat overclock.
Ini terutama ditargetkan untuk pengembang atau penggemar kamera yang sudah mengetahui proyek dan mampu mengelola pengaturan manual, tweak driver, dan perakitan perangkat keras, membuatnya cocok untuk Proyek Kamera Kustom, Pencitraan Industri, atau aplikasi berbasis penelitian.
Sebelumnya, Raspberry Pi menawarkan berbagai modul kamera seperti kamera Raspberry Pi AI dengan sensor Sony IMX500 dan kamera industri Raspberry Pi CM5 12MP, tetapi IMX294 yang digunakan dalam Fourthirdeye V1.0 memberikan kualitas gambar yang jauh lebih baik.
Fourthirdeye v1.0 – Spesifikasi Modul Kamera Micro Four Thirds:
- Sensor kamera: Sony IMX294 10.7 MP Sensor CMOS
- Resolusi:
- 3840 x 2160 @ 61.43 fps
- 4144 x 2184 @ 57.76 fps
- 4176 x 2184 @ 54.37 fps
- 3792 x2 840 @ 48.69 fps
- Ukuran piksel: 4,63 μm x 4,63 μm
- Format warna: 12-bit RAW (RGGB)
- Frekuensi drive input: 72 MHz (SLVS-EC) / 6 hingga 27 MHz (MIPI CSI-2
- Antarmuka:
- 4-Shane MIPI CSI-2
- 8-lane SLVS-EC
- Dukungan lensa:
- Bawalah mount lensa Anda sendiri (tidak ada dukungan bawaan untuk c-mount atau mount elektronik)
- Pasif E-Mount 3D Printed Adapter (File Langkah Tersedia di GitHub)
- Catatan Kinerja:
- Membutuhkan chipset RP1 overclocking pada Raspberry Pi 5 untuk framerate maksimum
- Tanpa overclocking, terbatas pada ~ 380 mpix/sec pixel rate
- Tegangan input:
- VDD 2.8 V / 1.8 V / 1.2 V
- Sensor suhu: TMP117
- Jenis Mount: Mikro empat pertiga (m4/3) – lensa tidak termasuk
- Papan yang kompatibel: Raspberry Pi 5, CM4 IO Board (papan dengan dukungan MIPI 4 jalur)
Modul ini open-source, dengan tersedia File kicad Dan pengemudi diselenggarakan Di GitHub, tetapi tidak mendukung penggunaan plug-and-play-itu mengharuskan pengguna untuk memasok pemasangan lensa mereka sendiri, karena tidak termasuk lensa atau filter IR. Adaptor 3D-cetak e-mount pasif disediakan sebagai referensi. Anda dapat menemukan panduan memulai di github wiki.
Itu CSI-2 IMX294 berjalan di 1,78 Gbpstapi mendukung Raspberry Pi 5 hingga 1,5 Gbpsdan CM4 kemungkinan sedikit kurang – sekitar 1 Gbps. Meskipun demikian, modul Fourthirdeye telah diuji dengan sukses pada keduanya. Ketika 4K pada 120 fps tidak dapat dicapai karena batas bandwidth, menurut brief produk IMX294, 4K pada 60 fps Bekerja pada PI 5. Ingatlah bahwa panjang dan kualitas kabel mempengaruhi kinerja. Para ahli merekomendasikan menggunakan kabel 20cm yang lebih pendek untuk menghindari masalah gambar seperti piksel hitam atau buruk.
Sampai sekarang, Tindie mencantumkan Fourthirdeye v1.0 Kamera Micro Four Thirds seharga $ 399, sementara AliExpress menawarkan sensor Sony IMX294 dengan harga sekitar $ 166,02.
Via cnx-software.com
