Forlinx telah meluncurkan OK536-C SBC yang didukung oleh Allwinner T536 Kelas Industri prosesor. Papan ini dibangun dengan desain modular yang menggabungkan SOM FET536-C melalui antarmuka 320-pin. SOM berisi quad-core 1.6GHz CPU CORTEX-A55 dan 600MHz Xuantie E907 64-bit RISC-V MCU, memungkinkan untuk komputasi tujuan umum dan kontrol waktu nyata. Itu didukung oleh fitur seperti a 2tops npu, Boot aman, jalur penuh ECC, amp, localbus, Linux RT, Freertosdan kompatibilitas sistem telanjang.

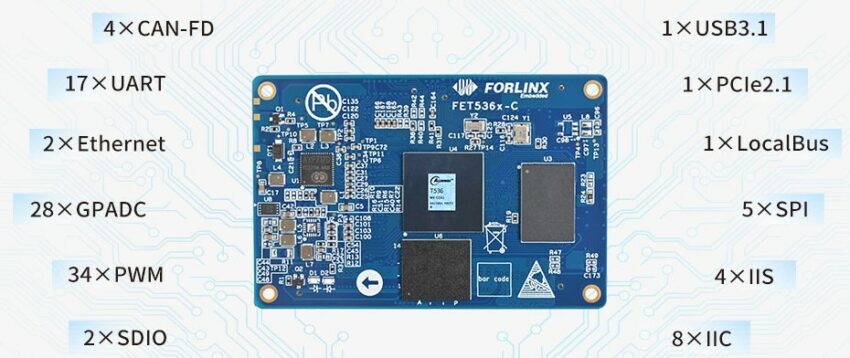

FET536-C SOM dibangun menggunakan komponen kelas industri dan dapat beroperasi dari -40 ° C hingga +85 ° C. Itu dilengkapi dengan 1GB atau 2GB LPDDR4 RAM dan penyimpanan EMMC 8GB atau 16GB. Modul ini ditenagai pada 5V dan memiliki dimensi 45mm x 68mm. Empat konektor papan-ke-papan 80-pin menawarkan akses ke set I/OS yang luas melalui tata letak pin yang dioptimalkan.
Papan operator memperluas konektivitas dengan menyediakan antarmuka seperti USB, Sdio, UART, SPI, CAN-FD, Ethernet, ADC, dan paralel localbus. LocalBus memberikan dukungan untuk 16-bit pada 100MHz atau 32-bit pada transfer data 50MHz untuk memfasilitasi komunikasi antara prosesor ARM dan FPGA. Sistem ini dapat diterapkan dalam konsentrator data, DTU, sistem pengisian EV, transportasi, robotika, dan kontrol industri.
Forlinx FET536-C SOM Spesifikasi:
- Prosesor:
- Allwinner T536 Soc dengan quad-core Cortex-A55 @ 1.6GHz
- 64-bit Xuantie E907 RISC-V MCU @ 600MHz
- 2 TOP NPU untuk percepatan AI
- Pemrosesan Video:
- Decoding:
- MJPEG hingga 4K @ 15fps
- Jpeg hingga 1080p @ 60fps
- Pengkodean:
- H.264 bp/mp/hp hingga 4k @ 25fps
- MJPEG hingga 4K @ 15fps
- Jpeg hingga 8k x 8k
- Decoding:
- Memori dan Penyimpanan:
- 1GB atau 2GB LPDDR4 RAM
- 8GB atau 16GB EMMC Flash
- Slot kartu microSD
- Eeprom opsional melalui I²C atau SPI
- Tampilan dan antarmuka kamera:
- 1x CSI (8/10/12/16/16-bit, ITU-BT.656/1120)
- Hingga 4-lane MIPI CSI (mendukung 8MP @ 30fps RAW12 2F-WDR)
- 1x DE/Sync RGB LCD (hingga 1920 × 1200 @ 60fps)
- Hingga 2X LVD (Link Ganda 1920 × 1080 atau Tinta L Single 1366 × 768 @ 60fps)
- 1x 4-lane MIPI DSI (hingga 1920 × 1200 @ 60fps)
- Audio:
- Jack headphone 3.5mm (melalui codec bawaan)
- Hingga 4x i²s (8kHz – 384kHz)
- 1x DMIC (hingga 8 saluran, 8kHz – 48kHz)
- 1x owa in/out (audio baris tunggal)
- USB:
- 1x USB 3.1 OTG (5Gbps)
- 1x USB 2.0 DRD (480Mbps, Dual-Role)
- 1x USB 2.0 Host (480Mbps)
- Jaringan dan Nirkabel:
- Hingga 2x GMAC (10/100/1000Mbps, RMII/RGMII)
- Wi-Fi/Bluetooth/IEEE 802.15.4 melalui PCIe Eksternal atau Modul USB
- Wifiexpansion:
- PCIE 2.1 (1 jalur, 5Gbps, RC & EP didukung)
- Localbus (8/16/32-bit, hingga 100mhz)
- 4X CAN-FD (CAN2.0B Kompatibel)
- 2x RS485, 2x SDIO
- 5x SPI, 17X UART, 8x TWI (I²C)
- GPADC (hingga 28 saluran), LRADC (1x), TPADC (1x)
- Hingga 196 GPIOS, 34X PWM (output 0–24MHz atau 0–100MHz)
- Misc.: 1x LEDC
- Dimensi: Dimensi modul 45mm × 68mm
- Catu Daya: DC 5V
- Suhu Operasi: -40 ℃ ~+85 ℃

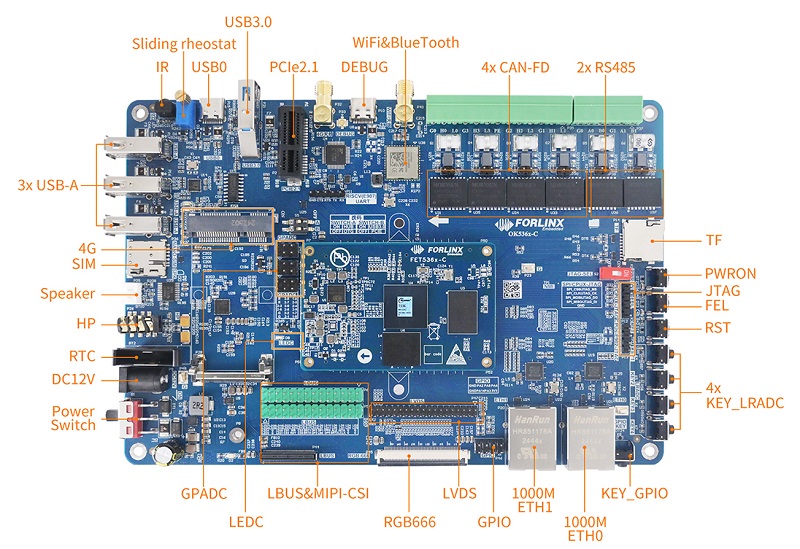

Forlinx OK536-C SBC Spesifikasi:
- Antarmuka tampilan:
- 1x LCD (RGB666 18-bit, hingga RGB888 24-bit, 1080p @ 60fps)
- 1x LVDS (ganda oktal, 1080p @ 60fps)
- 1x 4-lane MIPI DSI (hingga 1920 × 1200, 1080p @ 60fps)
- Antarmuka kamera:
- 3x MIPI CSI (Via Modul Fit-CAM_E Opsional)
- 1x 4-lane MCSI
- 2x 2-lane MCSI
- 3x MIPI CSI (Via Modul Fit-CAM_E Opsional)
- Audio:
- Jack headphone empat bagian 1x dengan headphone bawaan dan dukungan mikrofon
- 1x Mono Speaker Connector
- Penyimpanan: Slot kartu MicroSD 3.0 1x
- USB:
- 1x USB 3.0
- 1x USB Type-C
- 3x USB 2.0 Host Tipe-A (480Mbps)
- Jaringan dan Nirkabel:
- 2x Ethernet (10/100/1000Mbps, RJ45)
- Modul AW-CM358SM on-board dengan dual-band 2.4GHz/5GHz Wi-Fi dan Bluetooth 5.0
- Ekspansi:
- PCIE 2.1 (multiplexed dengan pin USB 3.0)
- Localbus (8/16 / 32-bit)
- 4x can-fd
- 2x RS485
- 1x pwm
- 5x GPIO
- 14x GPADC
- Slot kartu SIM 4G 4G
- Misc.:
- Beberapa tombol fungsi: Reset, flash, ledc, sakelar IR, kunci GPIO
- 4X Kunci LRADC
- Sakelar 1x PWR/Pwron
- 1x RTC dengan baterai Onboard CR2032
- Catu Daya: Input 12V DC
Forlinx Fet536-C SOM berjalan Linux 5.10. Fitur keamanan termasuk trustzone bawaan dan boot aman untuk memastikan keamanan sistem dan enkripsi data. Teknologi ECC jalur penuh untuk memberikan pemeriksaan kesalahan dan koreksi untuk transmisi data dari CPU ke DDR, memastikan integritas data dan mencegah gangguan ilegal.
Sebelumnya, kami membahas komputer papan tunggal Forlinx OK6254-C, yang kompatibel dengan SOM FET6254-C berdasarkan prosesor quad-core Sitara AM6254 dari Texas Instruments. Kami juga melihat MYC-LT536, sistem-on-modul yang kompak yang dibangun di sekitar prosesor Allwinner T536. Jangan ragu untuk memeriksanya jika Anda tertarik dengan produk serupa.
Forlinx belum menerbitkan detail harga untuk SOM FET536-C atau papan operatornya, OK536-C. Informasi lebih lanjut tersedia di halaman produk resmi.
