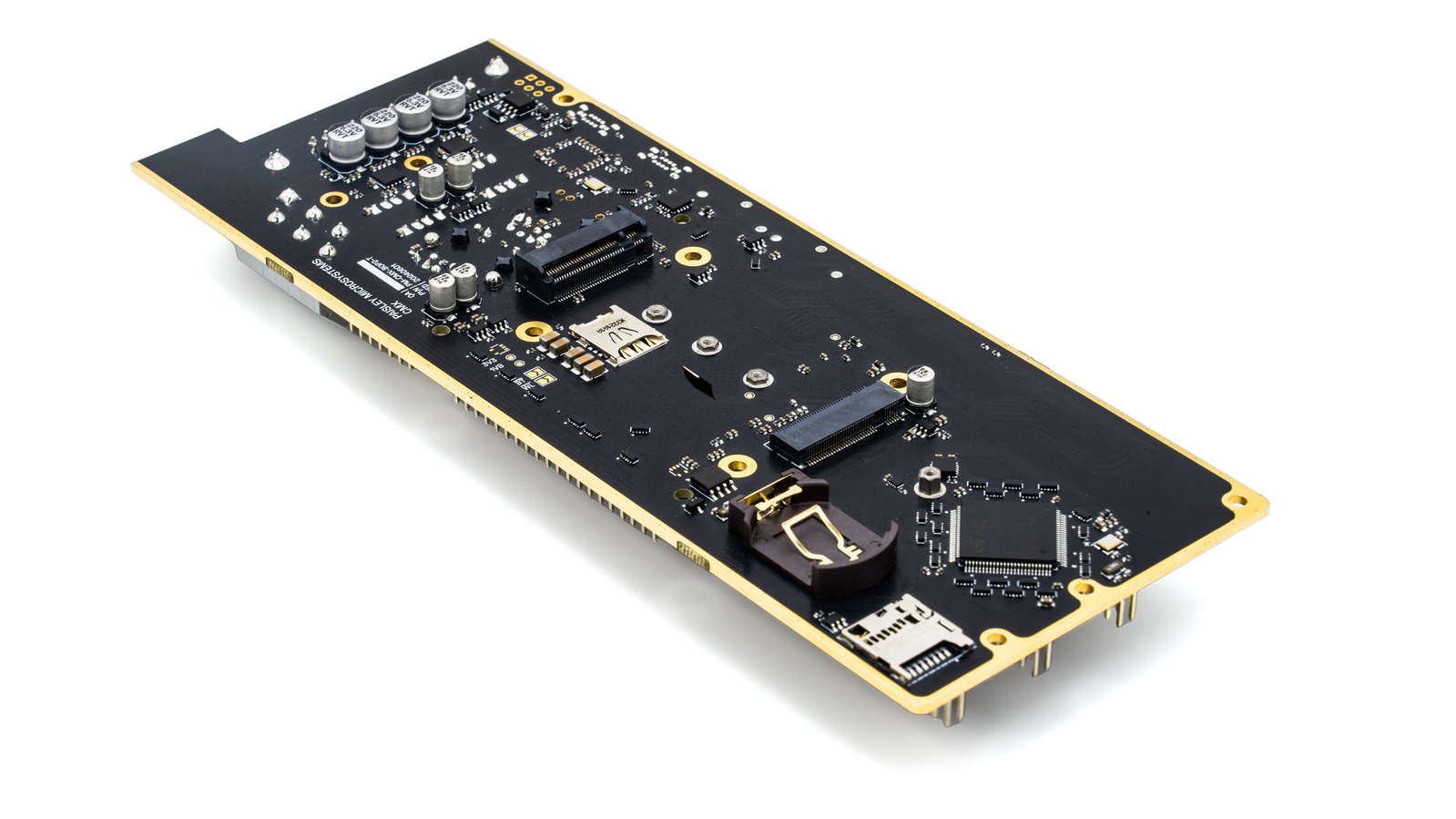

Di crowdsupply, Firefly baru -baru ini memamerkannya yang baru Pengontrol otomatisasi, SOM kompatibel modul raspberry pi yang kompatibel dengan mikrokontroler STM32H7 Dirancang untuk aplikasi industri real-time seperti robotika, otomatisasi, akuisisi data, dan manajemen bangunan. Ini mendukung saluran IO-Link Class B untuk komunikasi langsung dengan sensor dan aktuator, dengan STM32H7 (berjalan hingga 480 MHz) menangani tugas yang peka terhadap waktu melalui jalur komunikasi buffer 80 MHz, sedangkan modul komputasi dapat menjalankan Linux atau RTOS yang tertanam.
The most interesting features of this controller include dual M.2 slots (B-key for PCIe Gen 3/USB 3.0/2.0 and M-key for NVMe storage), dual Gigabit Ethernet ports (single Gigabit + 100 Mbit in Firefly-5lite), USB Type-C interfaces, a microSIM slot for cellular expansion, and dual 40-pin GPIO headers compatible with Raspberry Pi Topi. Ini mendukung daya USB PD hingga 240 W atau 8-60V input, menawarkan perlindungan ESD dan sementara untuk standar IEC Class-4, dan daya iO-link yang terisolasi opsional. Dikembangkan oleh Paisley Micro bekerja sama dengan OV Tech GMBH (pembuat modul PI.MX8 dengan quad Cortex-A53 dan inti korteks-M7 tunggal), pengontrol otomatisasi Firefly akan dilengkapi dengan peluncuran modul open-source melalui crowdsupply.
Spesifikasi Pengontrol Otomasi Firefly
- Dukungan sistem-on-modul
- Kompatibel dengan modul komputasi Raspberry Pi (CM4/CM5)
- Juga kompatibel dengan modul ov tech pi.mx8
- Mikrokontroler
- STM32H7 MCU Berjalan hingga 480 MHz
- 80 MHz jalur komunikasi buffer antara MCU dan SOM
- FTDI USB-RS232 Bridge
- MCU I/OS diuji hingga 50 MHz tanpa crosstalk yang mengganggu
- Jaringan
- Firefly-5
- 2x port Ethernet Gigabit
- Firefly-5lite
- 1x port gigabit ethernet
- Port Ethernet 1x 100 Mbps
- Jaringan berbasis MCU 100 Mbps opsional
- Firefly-5
- Penyimpanan & Ekspansi
- Slot B-Key M.2 M.2 (PCIe Gen3 X1 + USB 3.0/2.0, Akses Slot Mikrosim untuk Modem Seluler)
- Slot 1x M.2 M-Key (PCIe Gen3 X1 untuk Penyimpanan NVME)
- Operasi simultan dari kedua slot M.2 didukung
- Port USB
- Port hingga 3x USB 3.0
- Port 2x USB Type-C
- 1x Port Pemrograman Dedikasi (Flash Som dan MCU melalui kabel tunggal)
- 1x dapat dikonfigurasi untuk perangkat/host/pemrograman
- I/O Industri
- 2x IO-Link Class B Channels dengan Supply 24V
- Modul I/O Industri Terisolasi Opsional
- IO-Link, Powerline Monitoring, Stepper/Servo Control Expansion Opsi
- Gpio
- Header GPIO 2x 40-pin
- 1x Standard Raspberry Pi-Compatible (CM5 GPIOS)
- Header gpio 1x STM32H7
- Perlindungan ESD dan Transien Penuh ke IE Kelas 4
- Perlindungan Sirkuit Pendek/OCS Zero-Dropout pada semua header I/O Pengguna
- Header GPIO 2x 40-pin
- Input daya
- Blok Terminal: 8–60V DC
- USB Type-C PD: Hingga 240W (hanya Firefly-5)
- Hingga 600W total daya periferal kabel (Firefly-5)
- Input daya 24V bantu untuk perangkat IO-Link (isolasi yang dapat dikonfigurasi)
- Fitur lainnya
- Dukungan komputasi real-time + berkinerja tinggi
- PCIE, USB, Ethernet, dan Ekspansi GPIO
- Ukuran – 216 x 72 mm (8,5 x 2,8 inci)
Firefly Automation Controller mendukung berbagai perangkat lunak dan alat untuk bekerja dengan mikrokontroler SOM dan onboard STM32H7. Pengguna dapat menjalankan Raspberry Pi OS standar, Yocto Linux, atau distribusi Linux lainnya pada modul komputasi, sementara tugas kontrol waktu nyata ditangani oleh STM32 MCU menggunakan alat Bare-Metal C, Freertos, atau STM32Cube. Dewan mendukung flash firmware SOM dan MCU melalui kabel USB Type-C tunggal, perampingan pengembangan dan penyebaran. Perusahaan (Paisley Microsystems) juga menyebutkan bahwa mereka akan menyediakan desain perangkat keras open-source, file desain PCB, contoh perangkat lunak, dan firmware referensi melalui repositori GitHub yang akan datang, di samping dokumentasi yang luas tentang repositori yang sama.
Paisley Microsystems juga telah berkolaborasi dengan OV Tech GmbH untuk memastikan pengontrol ini kompatibel dengan modul PI.MX8, menampilkan prosesor korteks-A53 quad-core hingga 1,8 GHz dan inti korteks-M7 hingga 700 MHz, yang merupakan alternatif lain untuk modul kompute raspberry.
Setelah produk diluncurkan, Crowdsupply akan memberikan lebih banyak informasi dan berbagai pembaruan.
