Forge Armsom1 adalah komputer papan tunggal tingkat industri (SBC) Dibangun untuk aplikasi tertanam seperti sistem audio pintar dan otomatisasi pabrik. Itu didasarkan pada Rockchip RK3506J sistem-on-chip, yang mengintegrasikan triple-core ARM CORTEX-A7 CPU berjalan hingga 1,5GHz bersama dengan inti Cortex-M0 ARM untuk tugas kontrol waktu nyata.
Dewan datang dengan 512MB dari DDR3L memori dan 512MB dari SPI NAND flash, dan juga termasuk slot kartu microSD untuk penyimpanan eksternal. Ini mendukung output tampilan melalui 2-lane MIPI DSI konektor, mampu mengendarai resolusi 1280 × 1280 pada 60fps. Input dan output audio dapat diakses melalui header ekspansi khusus.
Untuk jaringan, Forge1 menawarkan ganda Port 100Mbps Ethernet. Port USB Type-C digunakan untuk input daya dan pemrograman, sedangkan port host USB 2.0 mendukung periferal eksternal. SBC termasuk a 40-pin gpio Header kompatibel dengan topi Raspberry Pi, menyediakan akses ke UART, SPI, I2C, I2S, dan PWM. Header 12-pin tambahan memperlihatkan antarmuka untuk speaker, mikrofon, RS-485, dan dapat bus, membuat papan cocok untuk komunikasi industri dan tugas kontrol.

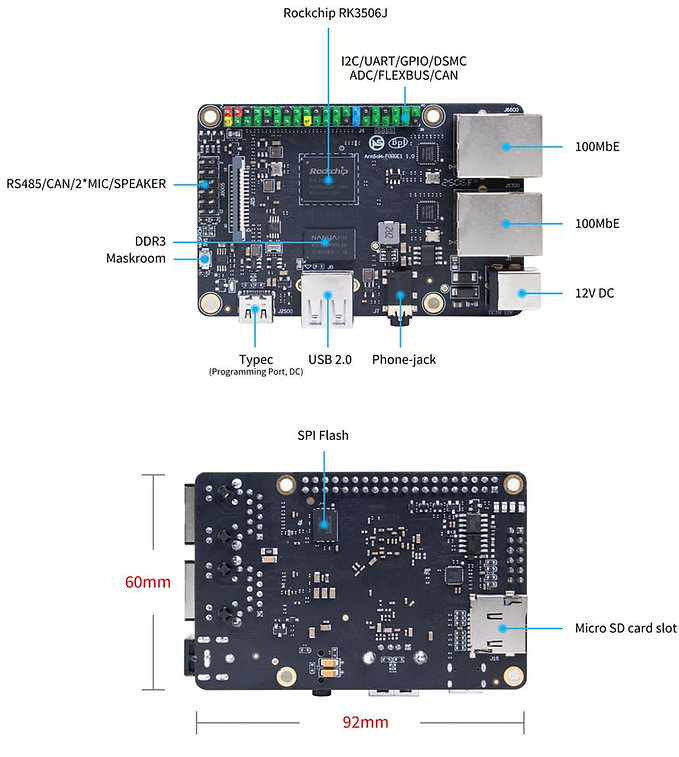

Spesifikasi Armsom Forge1 SBC:
- SOC: Rockchip RK3506J
- 3x ARM CORTEX-A7 Core @ hingga 1.5GHz
- Arm Cortex-M0 Real-Time Core
- Mesin grafis 2D dengan akselerasi perangkat keras
- Ingatan: 512MB DDR3L RAM
- Penyimpanan:
- 512mb spi nand flash
- Slot kartu microSD 1x
- Menampilkan: Konektor 2-lane MIPI DSI hingga 1280 x 1280 @ 60fps
- Audio:
- 1x 3.5mm audio jack
- Antarmuka speaker dan mikrofon melalui header ekspansi
- Jaringan: Port 2x 100mbps Ethernet RJ45
- USB:
- 1x USB Type-C Port (Input dan Pemrograman Daya)
- 1x USB 2.0 Host Port
- Ekspansi:
- Header 40-pin GPIO dengan UART, SPI, I2C, I2S, dan PWM (Raspberry Pi Hat Compatibel)
- Header 12-pin untuk speaker, mikrofon, RS-485, dan Bus Can Bus
- MISC: Kunci 1x Maskrom
- Catu Daya: Input 12V / 2A melalui USB Type-C
- Ukuran: 92 x 62mm
- Suhu Operasi: -40 ℃ hingga 85 ℃
Armsom Forge1 hadir dengan kit pengembangan perangkat lunak Linux yang didasarkan pada Buildroot dan Kernel Linux 6.1.99, berjalan pada core Cortex-A7. Core Cortex-M0 onboard menjalankan sistem operasi real-time RT-thread, menyediakan lingkungan khusus untuk tugas-tugas real-time. Platform ini didukung oleh dokumentasi yang komprehensif, termasuk spesifikasi perangkat keras, pemetaan pin, dan panduan langkah demi langkah untuk menggunakan fitur-fitur utama seperti konsol serial, RTC, antarmuka audio, dan bus CAN.
Sebelumnya, kami meliput sistem-on-modul FET3506J-S dari Forlinx Embedded, yang juga didasarkan pada Rockchip RK3506J-Tri-Core Cortex-A7 SOC industri kelas yang dirancang untuk aplikasi industri pintar. Jangan ragu untuk memeriksanya jika Anda mencari jenis SOM yang serupa.
Pada saat penulisan, Forge1 tersedia untuk pre-order dengan harga $ 23 (tidak termasuk biaya pengiriman). Produksi massal dijadwalkan akan dimulai pada akhir April. Detail tambahan dapat ditemukan di halaman produk resmi.
