Itu anyon_e DIY adalah kebiasaan Linux mampu Laptop dirancang oleh Bryan Huang dan dibangun di sekitar Friendlyelec CM3588 papan inti. Papan inti ini menampilkan Rockchip RK3588, kinerja tinggi Berbasis lengan Prosesor yang biasa digunakan dalam komputasi tepi, sistem NAS, dan aplikasi multimedia. Laptop mengintegrasikan modul prosesor ini dengan mainboard yang dirancang khusus untuk mendukung komponen eksternal dan I/O.
Ini fitur a 13,3 inci 4K AMOLED Tampilan, nirkabel Qwerty keyboard mekanik, dan a CNC-mesin Sasis aluminium dengan ketebalan hanya 18mm. Tata letak internal dioptimalkan untuk kekompakan sambil mempertahankan dukungan untuk berbagai antarmuka yang disediakan oleh Modul CM3588.
Daya dipasok oleh baterai yang mampu memberikan sekitar 7 jam runtime, membuatnya cocok untuk tugas komputasi umum, pemutaran media, dan permainan ringan. Laptop ini menggabungkan bagian-bagian di luar rak seperti modul prosesor dan tampilan dengan desain mekanik dan listrik yang sepenuhnya khusus, menawarkan platform berbasis lengan yang ringkas untuk pengembangan dan penggunaan portabel.

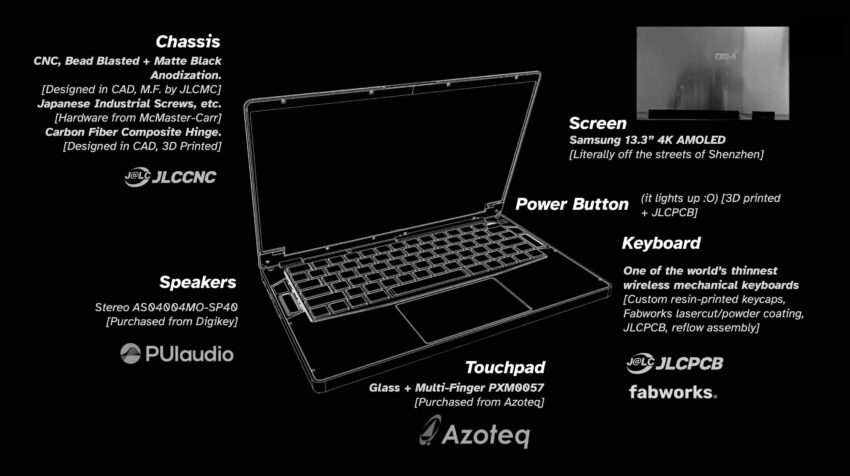

Spesifikasi laptop anyon_e DIY:
- Lapisan: Friendlyelec CM3588
- SOC: Rockchip RK3588
- CPU:
- 4x Cortex-A76 core @ hingga 2.4GHz
- 4x Cortex-A55 core @ 1.8GHz
- GPU: ARM Mali-G610 MP4
- NPU: 6 Tops AI Accelerator
- DECODING VIDEO:
- 8KP60 H.265, VP9, AVS2
- 8KP30 H.264 AVC/MVC
- 4KP60 AV1
- 1080p60 MPEG-2/-1, VC-1, VP8
- Pengkodean video: 8KP30 H.265/H.264
- Ukuran: 65 x 55 mm (8-lapis PCB)
- Berat: Sekitar 21 gram
- Memori sistem: 16GB DDR4 (mendukung hingga 32GB DDR5 @ 2400MHz)
- Penyimpanan: Flash EMMC 64GB opsional
- Menampilkan: Tampilan AMOLED Samsung 4K 13,3 inci (330 ppi)
- Audio: Realtek ALC5616 Audio Codec dengan speaker stereo
- Jaringan: Realtek RTL8125BG 2.5GBE Controller
- USB:
- 1x USB-C (USB 3.1 Gen 1 dengan DisplayPort + PD)
- 1x USB-C (input PD khusus)
- Keyboard: Keyboard mekanik nirkabel dengan sakelar ulp ceri berdasarkan nordic semi nrf52840 bluetooth soc
- Touchpad: Trackpad bersertifikat 11 windows azoteq
- Pengontrol tertanam: Raspberry PI RP2040 MCU (opsional, untuk kontrol atau pemantauan sistem)
- Ekspansi melalui konektor kepadatan tinggi 4x 100-pin:
- USB 3.0/2.0
- PCIE GEN 3 X4
- Input/Output HDMI
- 2.5
- GPIO
- Misc.: Input BLDC Kontrol Berorientasi Bidang (Opsional)
- Manajemen Daya: Rockchip RK806-1 PMIC
- Baterai: ~ 60WH pelepasan tinggi/pengisian baterai li-po
Anda dapat menemukan file desain perangkat keras untuk laptop di GitHub, termasuk skema KICAD dan tata letak PCB untuk semua papan khusus (tidak termasuk modul CM3588 yang bersumber dari FriendlyElec), serta file CAD untuk sasis dan keyboard. Repositori juga termasuk kode sumber firmware untuk pengontrol tertanam Raspberry PI RP2040 dan bootloader untuk NRF52840 Wireless MCU.
Gambar OS resmi untuk laptop tampaknya tidak tersedia saat ini. Kemungkinan menjalankan gambar Ubuntu 24.04 yang disediakan untuk modul CM3588. Pengembangan proyek dimulai sekitar sepuluh bulan yang lalu, dan pembaruan yang sedang berlangsung dapat ditemukan di situs web resmi proyek.
Ini adalah laptop pertama yang telah kami bahas yang ditenagai oleh Rockchip RK3588. Namun, kami sebelumnya telah menulis tentang beberapa komputer papan tunggal berbasis RK3588 (SBC), termasuk Radxa Rock 5 ITX+, QuartzPro64, Orange Pi 5 Ultra, Khadas Edge2, dan Armsom Sige7. Jangan ragu untuk memeriksanya jika Anda tertarik dengan perangkat keras bertenaga RK3588.
Anda dapat menemukan lebih banyak detail dalam posting dan video blog yang menyertainya, yang mendokumentasikan seluruh proses membangun laptop dari awal.
Via Liliputing, Hackaday dan CNX-Software.
