Allwinner Technology baru -baru ini dirilis Allwinner T536 Quad-Core ARM Cortex-A55 & RISC-V Industri-on-Chip (SOC) yang dirancang untuk terminal interaktif, manufaktur pintar, dan perangkat AI tepi yang beroperasi di lingkungan yang keras (-40 ° C hingga 85 ° C). Ini mengintegrasikan empat core Cortex-A55 yang clock hingga 1.6GHz, inti RISC-V 600MHz E907, dan E902 RISC-V MCU yang berdaya rendah untuk manajemen daya.
Fitur utama dari SOC ini termasuk opsional NPU dengan hingga 3 atas kinerja AI, dukungan memori ECC (hingga 6GB), Dual Gigabit Ethernet, PCIe 2.1/USB 3.1 DRD Combo, MIPI DSI, RGB, dan LVD menampilkan antarmuka, paralel dan Antarmuka kamera MIPI CSI, dan berbagai I/OS Industri seperti CAN FD, SPI, I2C, UART, ADCS, dan PWM. Ini mendukung berbagai opsi penyimpanan seperti SDIO 3.0, EMMC 5.1, SPI NOR/NAND, dan RAW NAND dengan perlindungan ECC. T536 juga memiliki fitur a G2D Hardware Graphics Accelerator, perangkat keras ISP, Dan VPU mendukung Video 4K decoding dan encoding. Opsi keamanan termasuk enkripsi perangkat keras, algoritma hashing, tanda tangan RSA/ECC, TRNG, dan EFUSE. Dukungan perangkat lunak mencakup Linux 5.10 SDK dan RT-Thread 5.0 RTOS. Ini tersedia dalam empat SKU dengan konfigurasi yang berbeda dari dukungan memori NPU dan ECC, membuatnya cocok untuk aplikasi industri, AIOT, dan tertanam yang membutuhkan kemampuan keandalan, konektivitas, dan AI yang tinggi.
Allwinner T536 Spesifikasi
- CPU: Quad-core lengan korteks-A55 hingga 1,6 GHz; RISC-V-V E907 pada 600 MHz; Risc-V E902 dengan kekuatan rendah untuk manajemen sistem
- Grafik: G2D akselerator pendukung rotasi, pencampuran, dan penskalaan
- ISP: Mendukung resolusi hingga 4800 x 4224 (offline) dan 2688 x 4224 (online); Frame Rate 8MP pada 30fps (offline) dan 5MP pada 30fps (online)
- VPU:
- Decoding: MJPEG hingga 4K@15fps, JPEG hingga 1080p@60fps
- Pengkodean: H.264 hingga 4K@25fps, MJPEG hingga 4K@15fps, JPEG hingga 8K x 8K
- NPU: Unit pemrosesan saraf opsional menawarkan hingga 3 atasan
- Ingatan:
- Mendukung DDR3/DDR3L/LPDDR3/DDR4/LPDDR4/LPDDR4X (antarmuka 32-bit)
- Hingga 8GB RAM (non-ECC) atau RAM hingga 6GB (dengan ECC pada model tertentu)
- Opsi penyimpanan:
- Boot dari SDIO 3.0, EMMC 5.1, Spi Nor/Nand Flash, atau Raw Nand
- Dukungan ECC untuk SD3.0 dan EMMC5.1
- 8-bit paralel nand flash dengan hingga 80-bit/1kb bch
- Tampilkan antarmuka:
- MIPI-DSI (4 jalur) hingga 1920 × 1200@60fps
- LVD Dual-Channel Hingga 1920 × 1080@60fps
- Antarmuka RGB hingga 1920 × 1200@60fps
- Antarmuka kamera:
- CSI paralel (8/10/12/16-bit) mendukung standar BT.656/601/1120
- Konfigurasi MIPI CSI (4+4, 4+2+2, atau 2+2+2+2 jalur) hingga 8MP@30fps
- Antarmuka audio:
- Satu DAC, line-out, empat I2S/PCM (hingga 16 saluran, 8–32-bit, 8kHz-384kHz)
- Dukungan hingga 8 DMIC (mikrofon digital)
- Satu input OWA dan satu output OWA
- Jaringan: Dual Gigabit Ethernet Mac yang mendukung RGMII dan RMII
- USB dan PCIe:
- Satu USB 3.1 DRD (dibagikan dengan PCIE 2.1)
- Satu USB 2.0 DRD dan satu port host USB 2.0
- PCIE: PCIE 2.1 dengan perlindungan data untuk RAM ECC (dibagikan dengan USB 3.1)
- I/os lainnya:
- Empat pengontrol FD
- Seventeen UARTS, sembilan I2C (TWI), enam SPI, tiga puluh empat saluran PWM
- Input analog: TPADC empat-saluran (dapat ganda sebagai GPADC), satu LRADC, 21-31-channel GPADC
- Inframerah: Lima penerima IR dan satu pemancar IR
- Kontrol LED: Pengontrol LED terintegrasi
- Fitur Keamanan:
- Enkripsi: AES, DES, 3DES, SM4
- Hashing: MD5, Sha, SM3
- Tanda Tangan: RSA, ECC, SM2
- PRNG 160-bit, trng 256-bit, Efuse 2048-bit untuk ID keamanan
- Manajemen Daya: Dikelola melalui PMIC Allwinner yang berdedikasi
- Kemasan: ED-FCCSP dengan 533 bola, dimensi 15mm x 15mm, bola pitch 0.5mm
- Proses pembuatan: Fabrikasi Menggunakan Node Ultra Low-Power 22nm
- Suhu operasi Jangkauan: Kelas Industri, -40 ° C hingga +85 ° C
Seri T536MX tersedia dalam empat SKU dengan berbagai konfigurasi NPU dan ECC: T536MX-CEN3 fitur hingga 3 TOPS NPU dengan dukungan memori ECC, T536MX-CEN2 menawarkan hingga 2 TOPS dan NPU ECC, T536MX-CEX termasuk dukungan ECC tetapi tidak ada NPU. Dan NPU. Dan T536MX T536MX termasuk dukungan ECC tetapi tidak ada NPU.

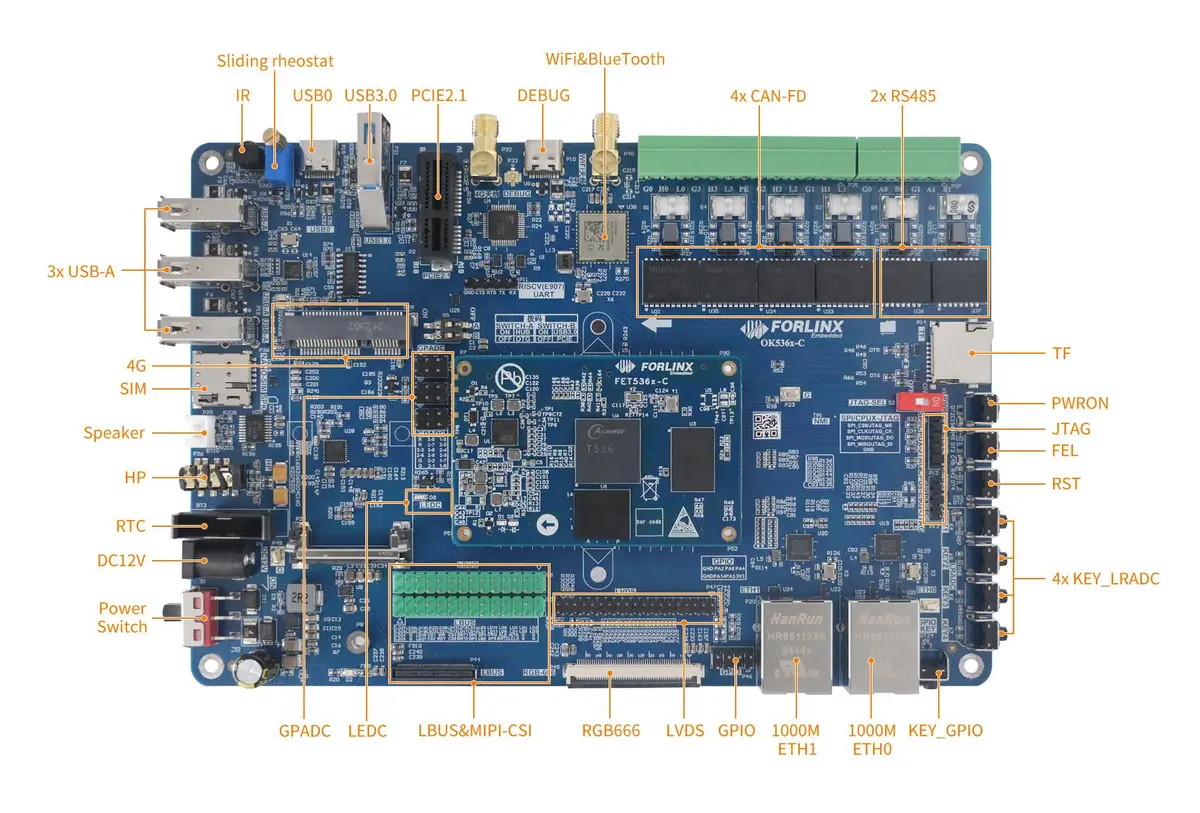

Halaman Produk Allwinner memiliki informasi terbatas tentang T536, terutama mengenai perangkat lunak. Namun, Myir Tech dan Forlinx telah meluncurkan sistem-on-modul (MYC-LT536 dan FET536-C) dan papan pengembangan dengan Linux 5.10 SDK, meskipun tidak tersedia untuk umum. Linux 5.10 akan didukung hingga Desember 2026. RT-Thread 5.0 RTO juga mendukung T536, kemungkinan berjalan pada inti RISC-V 600 MHz E907.
